У избору инжењерских материјала, дизајнери обично траже стандардПП ГФ40(40% полипропилена ојачаног кратким стакленим влакнима) за руковање крутим, структуралним апликацијама. Међутим, стандардни композити кратких-влакана често испадају под тешким замором, понављајућим вибрацијама или ниским{3}}ударцима.ЛФТ{0}}Г®ЛГФ40 ППслужи као директна-надоградња дугих стаклених влакана високих перформанси на стандардни ПП ГФ40, премошћујући јаз у механичким перформансама уз одржавање трошковне ефикасности и једноставности обраде.
1. ЛФТ-Г®ЛГФ40 ПП: Структурна еволуција ПП ГФ40
Стандардни ПП ГФ40 користи кратка стаклена влакна која се исецкају на микроскопске дужине (обично мање од 1,0 мм) током екструзије. Иако ово додаје основну затезну чврстоћу, не може спречити ширење пукотина под великим ударом.
ЛФТ{0}}Г®ЛГФ40 ППсе производи поступком импрегнације пултрусионом топљењем{0}}. Стаклена влакна пролазе континуирано кроз пелет од 10-12 мм. Када се обликује, ово формира 3Д замршен скелет мреже од влакана који равномерно распоређује механичка оптерећења, обезбеђујући неупоредив структурални интегритет.

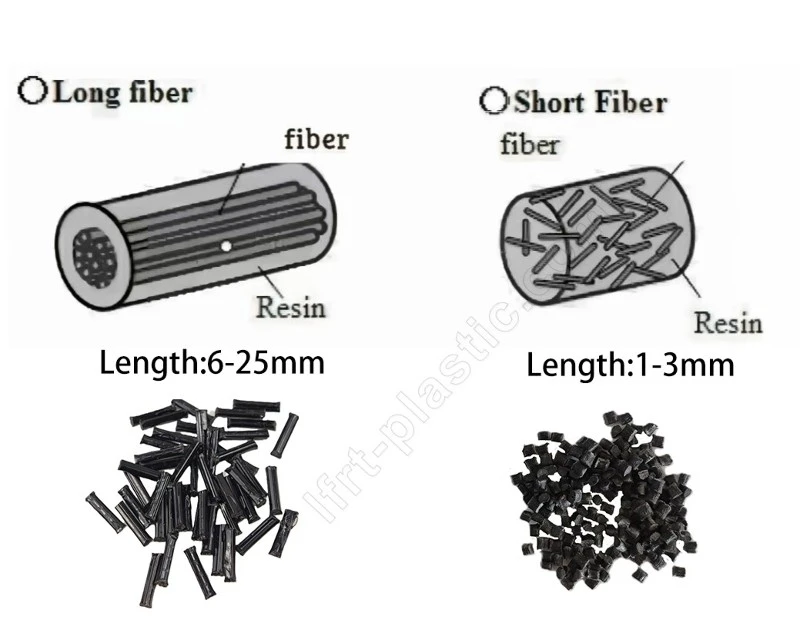

Слика 1: ЛФТ-Г®Дуга стаклена влакна ПП материјал пелети
2. Техничко поређење: Стандард ПП ГФ40 наспрам ЛФТ-Г®ПП ЛГФ40
Да бисте истакли побољшања перформанси постигнута надоградњом са стандардних кратких-композита на решења са дугим стакленим влакнима, упоредите њихове физичке и механичке карактеристике:
| Кеи Проперти | Стандард ПП ГФ40 (СГФ) | ЛФТ{0}}Г®ЛГФ40 ПП (ЛГФ) | Перформанце Гаин |
|---|---|---|---|
| Затезна чврстоћа (МПа) | 90 – 105 | 120 – 140 | +30% повећања |
| Чврстоћа на савијање (МПа) | 140 – 155 | 180 – 200 | +25% повећања |
| Шарпијев удар са зарезом (кЈ/м²) | 7.5 – 9.0 | 17.0 – 22.0 | +100% (2к јачина удара) |
| Отпорност на пузање | Умерено (склон деформацијама) | Одлично (континуирано учитавање) | Дугорочна{0}}димензиона стабилност |
| Молдед Варпаге Индек | Високо (анизотропно скупљање) | Веома ниска (изотропна униформност) | Спречава структурно увијање |
Преузмите комплетан ЛФТ ПП ГФ40 технички лист у ПДФ формату

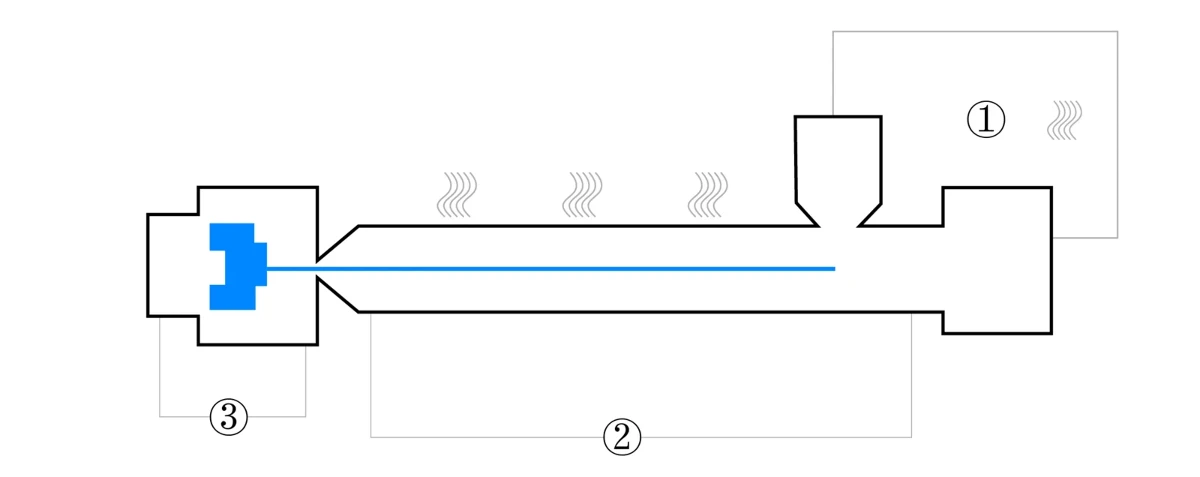

3. Параметри бризгања и техничко упутство
За разлику од стандардног ПП ГФ40 (кратка влакна), који је мање осетљив на велико смицање, обрада ЛГФ40 ПП захтева строгу контролу параметара бризгања како би се заштитила дуга дужина стаклених влакана. Високо смицање ће згњечити мрежу влакана, смањујући перформансе дела на кратка-влакна. Следите ове техничке смернице:
• Подешавања сушења:Осушити на75 степени до 85 степениза2,0 сата. Иако ПП матрица не упија воду, сушење уклања влагу са стаклених влакана, спречавајући шупљине.
• Профил температуре топљења:
- Задња зона (феед): 190 степени – 205 степени
- Средња зона (компресија): 205 степени – 215 степени
- Предња зона (мерење): 215 степени – 225 степени
- Температура млазнице: 220 степени – 230 степени.Немојте прекорачити 235 степени да бисте избегли деградацију полимерне матрице.
• Температура калупа:Одржавајте на60 степени до 80 степени. Више температуре калупа помажу да се влакна гурају испод површине коже, смањујући појаву плутајућих влакана и побољшавајући козметичку завршну обраду.
• Смернице за превенцију смицања:
- Мала брзина завртња:Окрените завртањ на30 до 50 о/мин.
- Низак повратни притисак:Задржите повратни притисак између0,5 до 1,5 бара. Висок противпритисак ће прекинути дужине снопова влакана.
- Дизајн капија и тркача:Користите пуне-округле водилице (минимум пречника 6 мм) и широке капије (минимално дебљине 3 мм) да бисте спречили смицање велике брзине-за време пуњења.
4. Аутомобилске и{1}}пријаве високог стреса
Надоградњом стандардног ПП ГФ40 на ЛФТ-Г®ЛГФ40 ПП, дизајнери могу са сигурношћу да примене овај лагани материјал у изазовним структуралним областима:
• Предњи{0}}носиоци:Обједињавање више металних под{0}}склопова у један ливени термопластични део, побољшавајући отпорност на ударце и смањујући тежину.
• Модули врата пртљажника и врата:Руковање великим савијањем и понављајућим механичким силама без савијања или пуцања током животног века возила.
• Крајње{0}}плоче ЕВ батеријског модула:Обезбеђује електричну изолацију, стабилност димензија и сигурност од судара.
Слика 3: Кључне аутомобилске компоненте које користе ПП ЛГФ40 композит
5. Искористите ЛФТ-Г®Стручност за материјале
Као специјализовани програмер и произвођач термопластике ојачане дугим влакнима (ЛФТ & ЛФРТ), Ксиамен ЛФТ Цомпосите Пластиц Цо., Лтд је посвећен испоруци-најсавременијих{{2}-уметничких формулација полимера.
Наши производи обухватају дугачка ојачања од стаклених и угљеничних влакана преко различитих смолних матрица, прилагођених према међународним спецификацијама ОЕМ-а. Пружамо комплетну техничку подршку, укључујући ФЕА структурно моделирање и помоћ у обради тока калупа.
Слика 4: Ксиамен ЛФТ-Г®Лабораторијско-технички тим за материјал
Сазнајте више ЛФТ ПП ЛГФ материјал
Popularne oznake: лфт-г® ЛГФ40 ПП,40% дуга стаклена влакна,ПП ГФ40 надоградња,производња,ЛФТ-Г
